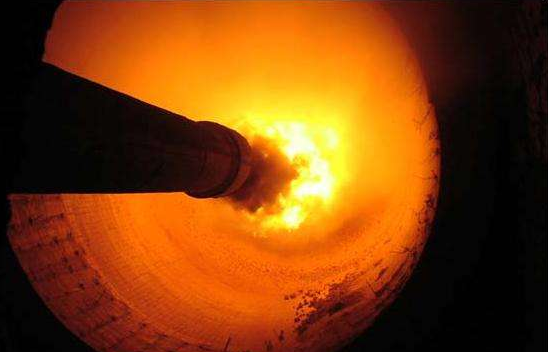

近期，不少?gòu)S家多風(fēng)道回轉(zhuǎn)窯燃燒器耐火澆注料使用不久就發(fā)生脫落，這時(shí)，回轉(zhuǎn)窯燃燒器就暴露在高溫氣體中，如何不加以維修、保養(yǎng)，很快就會(huì)被燒損、變形，嚴(yán)重時(shí)甚至?xí)粺龎摹＝酉聛砦覀兙蛠硖接懴?a class="attach inline_attach" href="http://52come.cn/product/" target="_blank" title="回轉(zhuǎn)窯燃燒器">回轉(zhuǎn)窯燃燒器耐火澆注料損壞的原因。

耐火澆注料損壞的原因是多種的，有的是因?yàn)闈沧⒘闲阅懿贿m應(yīng)，有的是因?yàn)槭┕げ缓侠?，有的因?yàn)椴僮髑吠?，有的是因?yàn)槎物L(fēng)溫過高，有的是因?yàn)轲B(yǎng)護(hù)期控制不正確等，都會(huì)對(duì)耐火澆注料產(chǎn)生損壞。尤其是清掃燃燒器頭部堆積料不當(dāng)，立馬就會(huì)有損壞澆注料的可能。那么，大家知道耐火澆注料哪些情形就代表損壞了嗎?

耐火澆注料的損壞有下列幾種情形：

①炸裂。燃燒器外部的耐火澆注料保護(hù)層最易出現(xiàn)的損壞形式是炸裂，多由于澆注料的質(zhì)量不好，施工時(shí)沒有考慮扒釘和燃燒器外管的熱膨脹，澆注料表面抹得太光所致。

②脫落。因?yàn)槎物L(fēng)溫過高，入窯后分布不均，從燃燒器下部進(jìn)入得過多，使燃燒器外部的澆注料保護(hù)層受熱不均，造成脫落。初期出現(xiàn)的炸裂裂紋，受高溫氣體的侵入，裂紋兩側(cè)的溫度更高，由于溫差應(yīng)力作用的結(jié)果，加上有的扒釘焊得不牢靠，導(dǎo)致一塊塊地脫落。在澆注料施工前，扒釘和外管外表沒有很好地除銹，澆注料與金屬固結(jié)不牢靠，當(dāng)受溫度作用時(shí)繡皮與金屬脫離，最后脫落。由于缺乏經(jīng)驗(yàn)，在打澆注料時(shí)，扒釘和外管表面沒有涂一層瀝青或纏—層膠帶等防熱脹措施，當(dāng)扒釘和外管受熱膨脹后，將耐火澆注料脹裂而后脫落。

③燒蝕。耐火澆注料受高溫、化學(xué)作用和風(fēng)速的沖刷，使其從表面一點(diǎn)一點(diǎn)地掉落，逐漸減薄燒損，最后失效。這種失效是慢性的，在露出扒釘時(shí)就應(yīng)更換。只要更換及時(shí)，不會(huì)造成任何損失，換下后重新打好澆注料，以便備用。

綜上所述，回轉(zhuǎn)窯燃燒器耐火澆注料至關(guān)重要，如遇出現(xiàn)炸裂、脫落、燒蝕等現(xiàn)象，就說明該耐火澆注料已經(jīng)損壞了。此時(shí)，建議廠家聯(lián)系供貨商進(jìn)行維修質(zhì)保，或者更換新的燃燒器。在河北地區(qū)，匯多寶回轉(zhuǎn)窯燃燒器值得信賴，10年以上研發(fā)、生產(chǎn)經(jīng)驗(yàn)，積累了上百家客戶使用經(jīng)驗(yàn)，品質(zhì)自然有保障。
